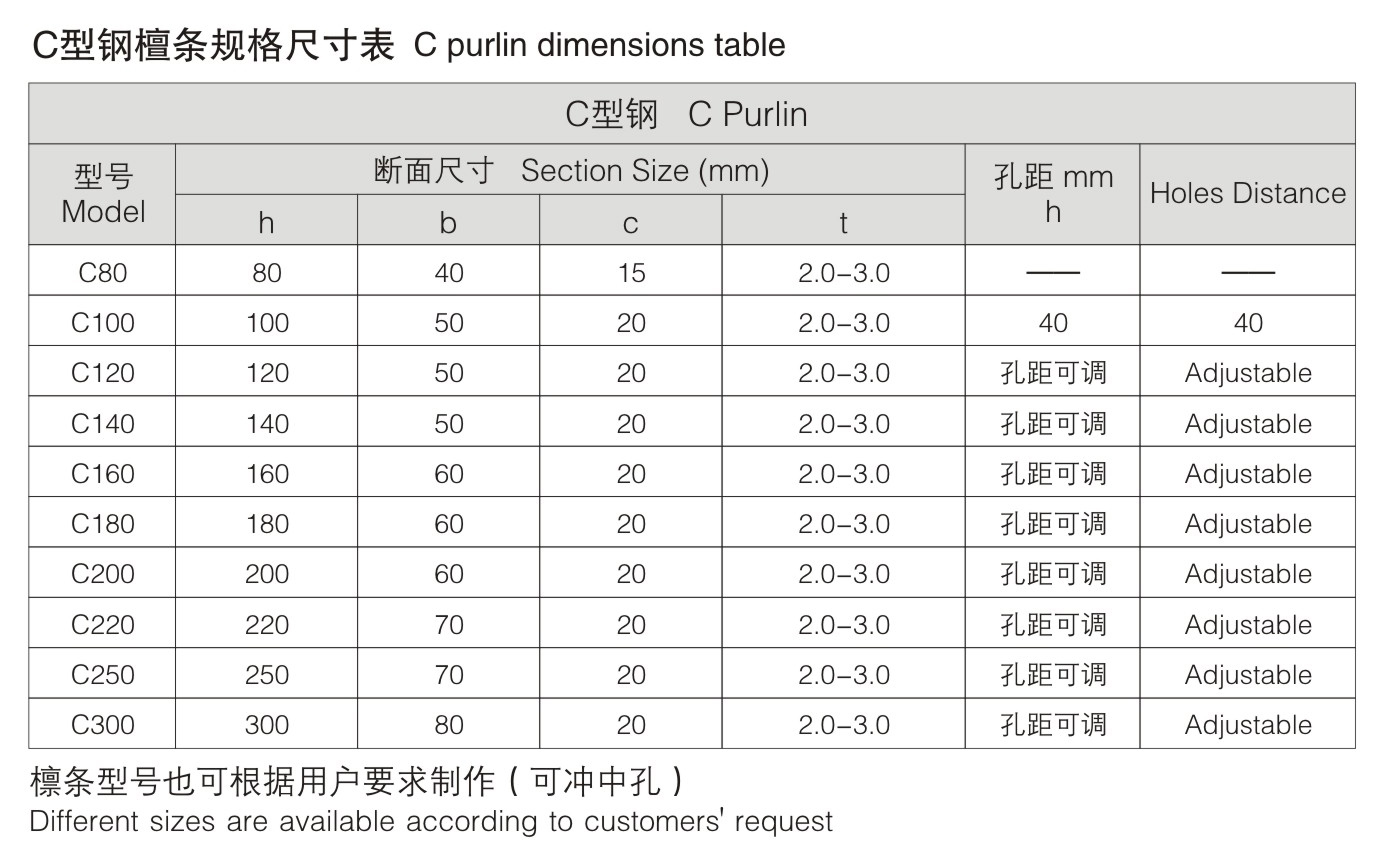

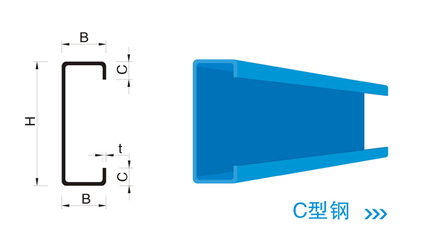

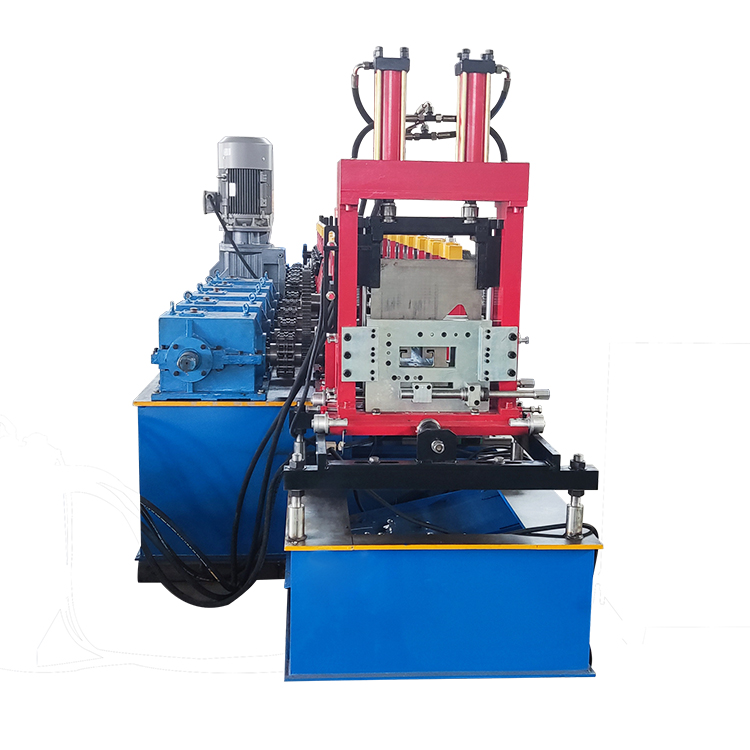

Линия для производства профиля С
 |  |

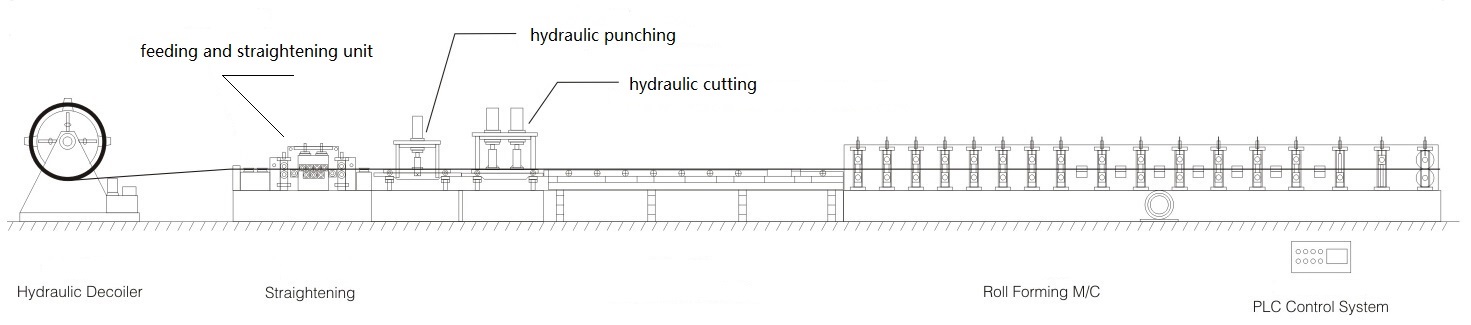

Схема производственной линии
Узлы производственной линии

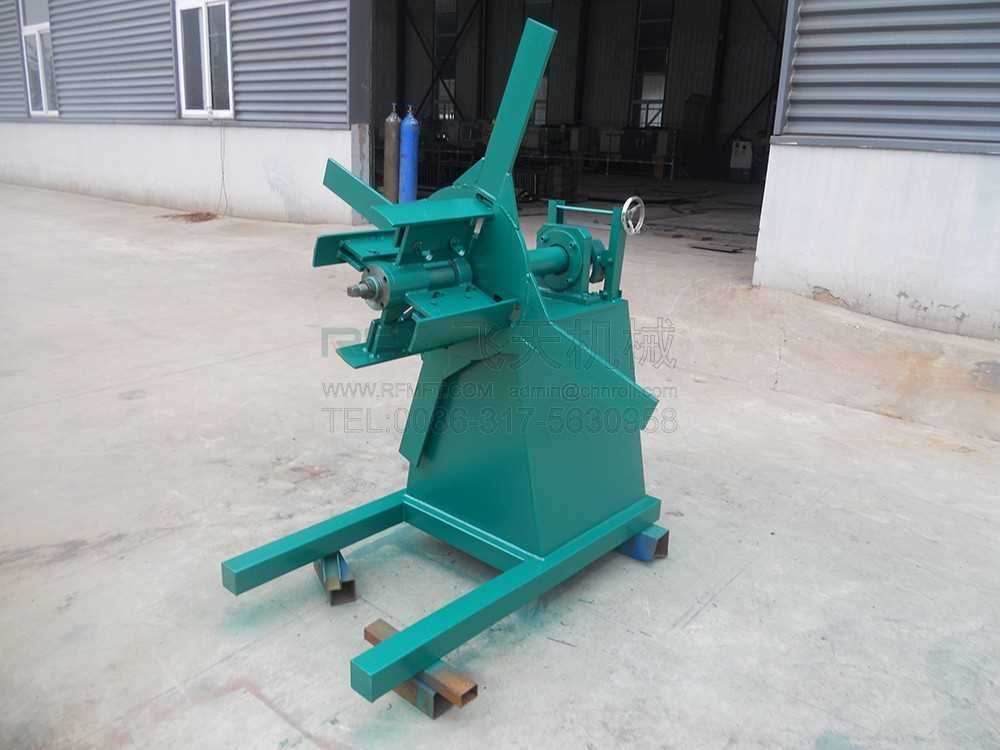

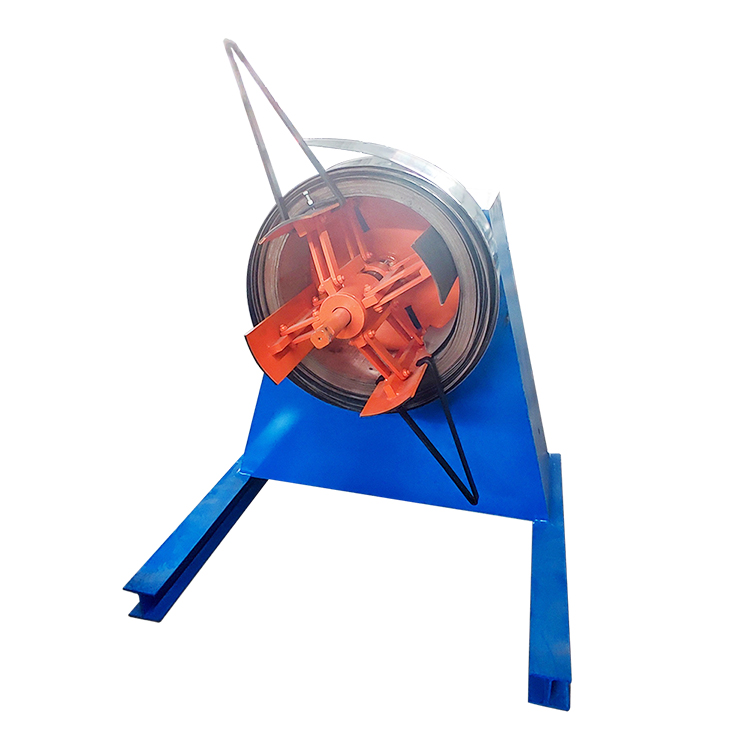

Предназначен для подачи стальной ленты из рулона в профилегибочный стан. Внутренний диаметр 480-620мм Грузоподъемность 1500-10 000кг | Разматыватель
|

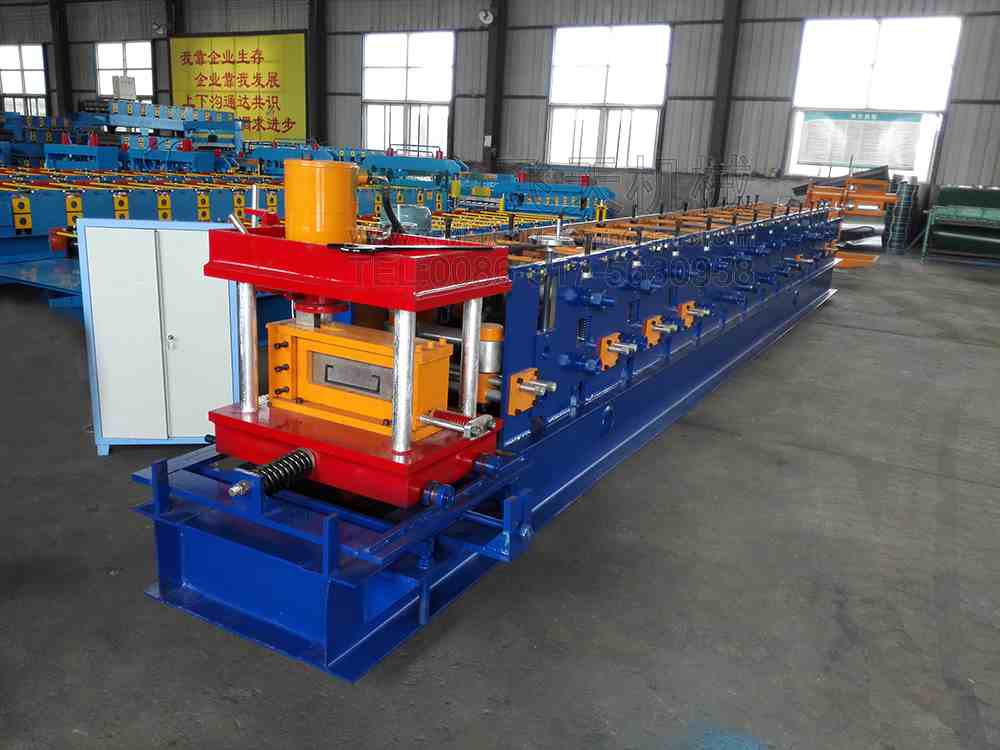

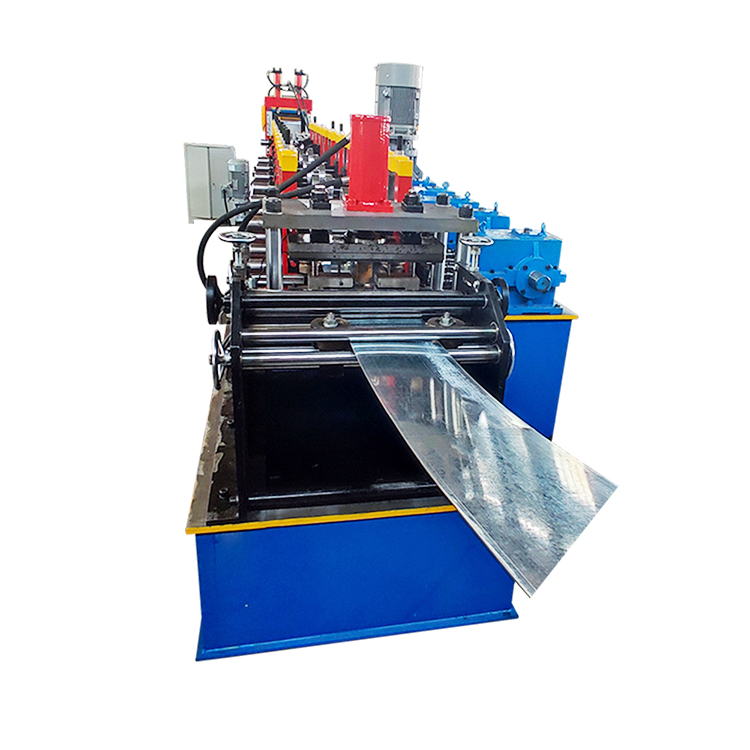

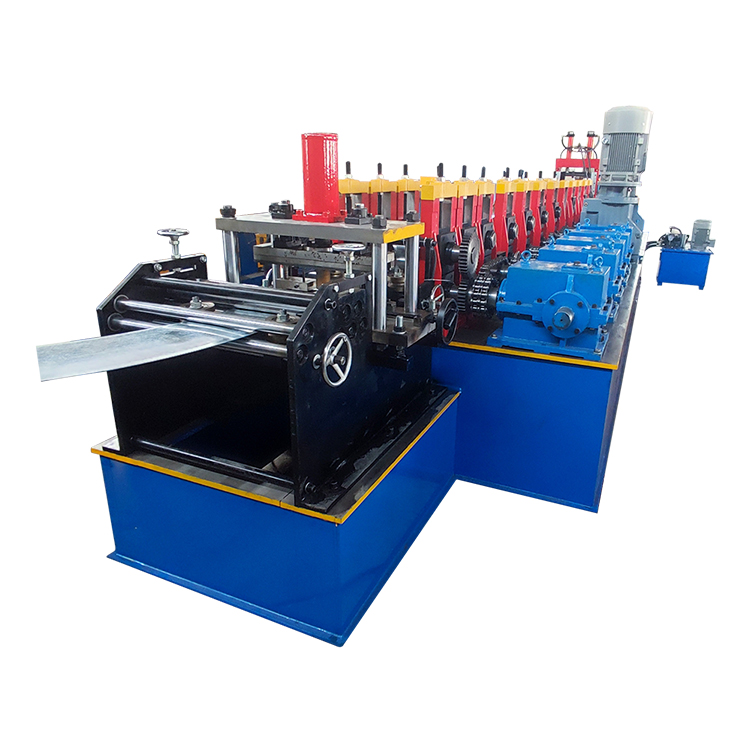

Основной узел в линии. Предназначен для придания трапециевидной геометрии плоской стальной ленте. Профилирование металла происходит путём постепенной подгибки и фиксирования радиусов в вершинах трапеции. Металл из рулона поочередно проходит через клети профилегибочного стана, и постепенно принимает необходимую форму. В состав рабочий клети входят верхний и нижний вал с набором роликов, которые и формируют профилированный лист из гладкого. Качество получаемой продукции напрямую зависит от конструкции клетей, их количества и точности исполнения рабочего инструмента. Диаметр вала 80мм Материал вала Сталь 45 с закалкой Материал роликов Сталь Cr15 Корпус клети Стальной Тип привода Цепной передач Количество клетей 15шт | Профилегибочный стан
|
В соответствии с типом отверстия продукта и размером отверстия форма настраивается, и машина автоматически пробивает отверстие | Установка пробивания
|
Рубят листы полученного профнастила в заданный размер.В месте руба геометрия профиля остаётся неизменной. Материал ножей Сталь Сr12 Привод Гидравлический | Гильотинные ножницы
|
Длина 3000мм Шрина 700мм Высота 1200мм | Приёмное устройство
|

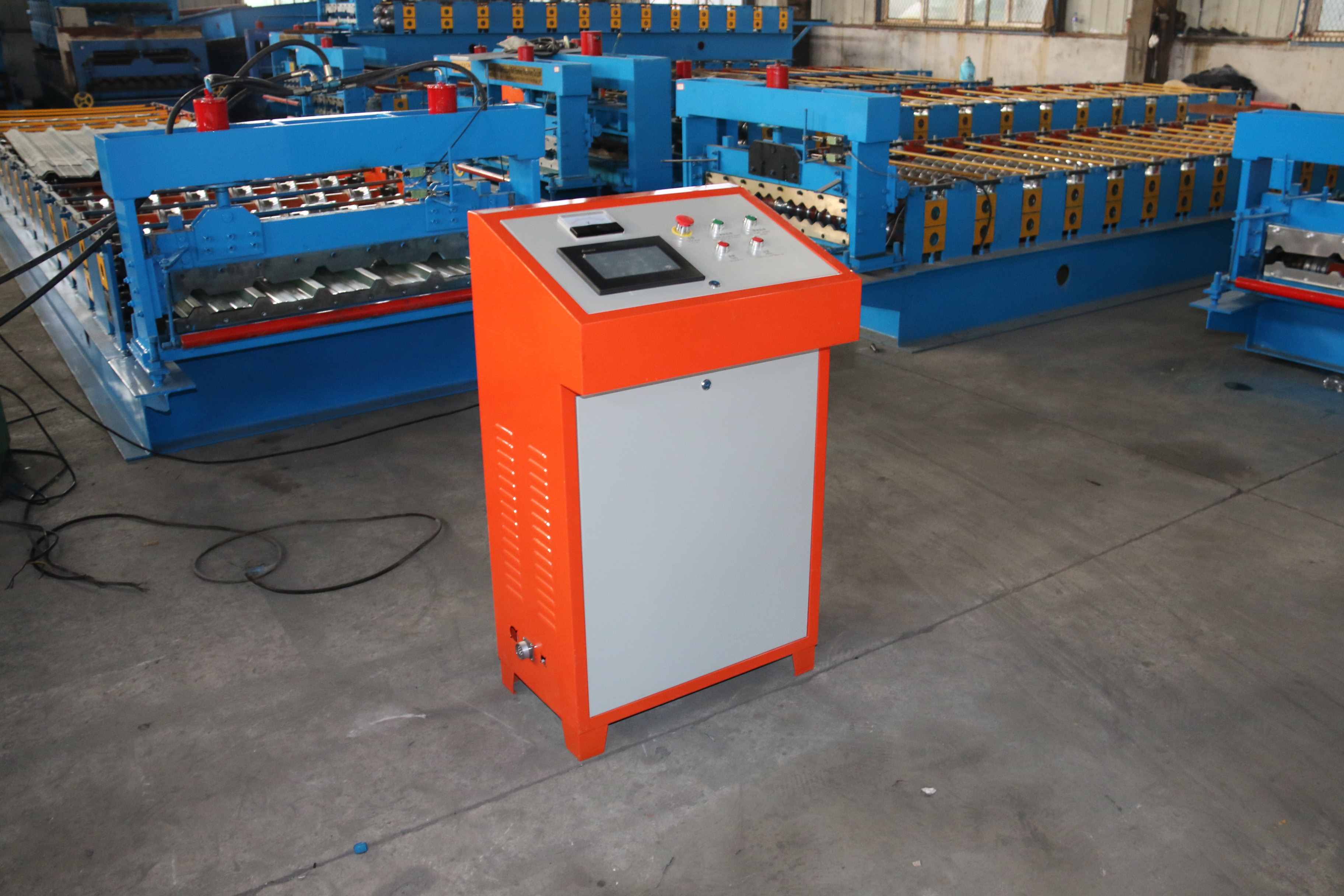

Управляет согласованной работой всех узлов линии. Для ввода задания используется большая сенсорная панель с русскоязычным интерефейсом. | Система автоматического управления
|
