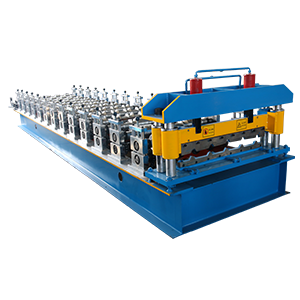

Станок для производства сайдинга 205
Каждая линия выпускает сайдинг одной марки и геометрии. | |
Схема производственной линии
Узлы производственной линии
Предназначен для подачи стальной ленты из рулона в профилегибочный стан. Внутренний диаметр 480-620мм Грузоподъемность 1500-10 000кг | Разматыватель |

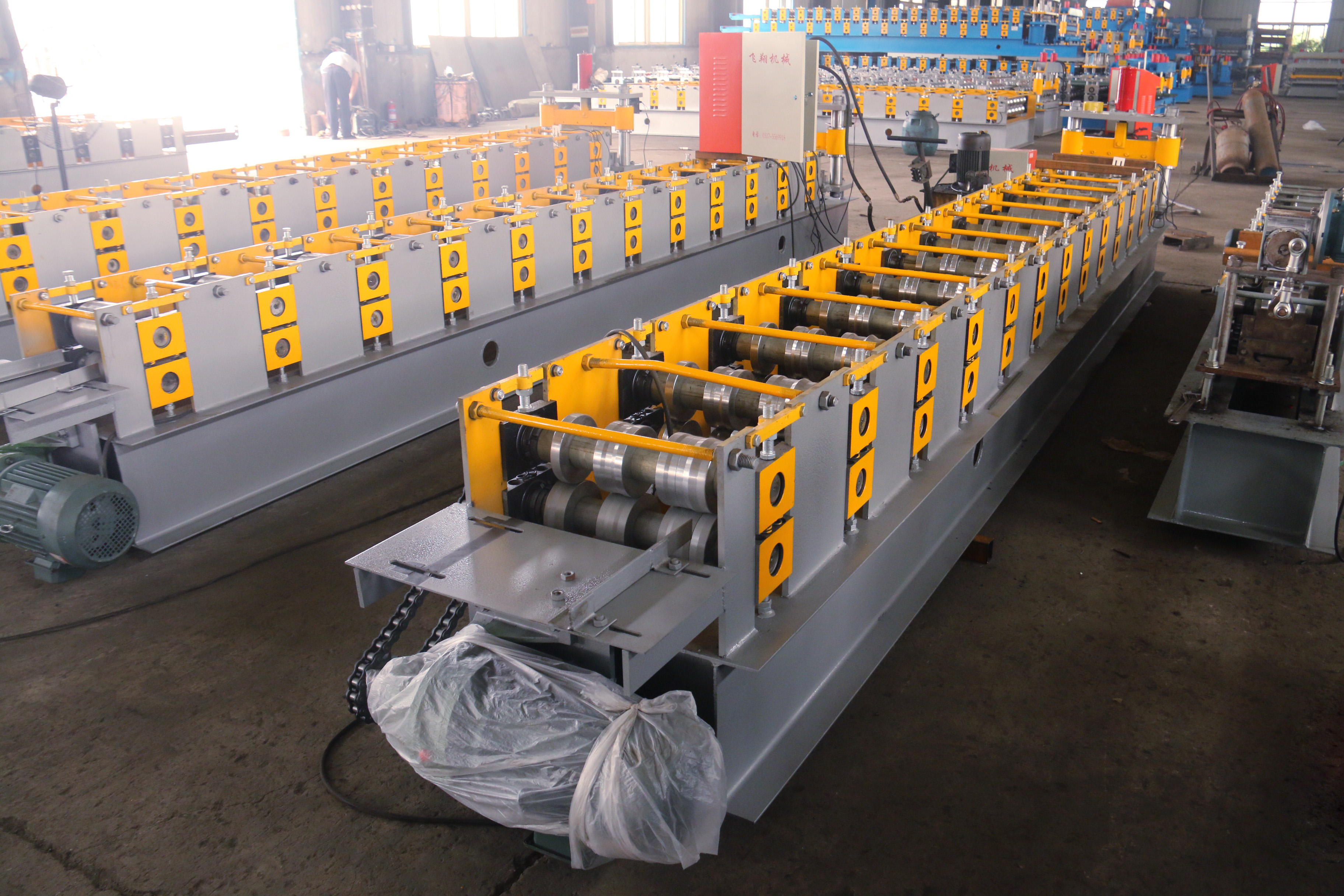

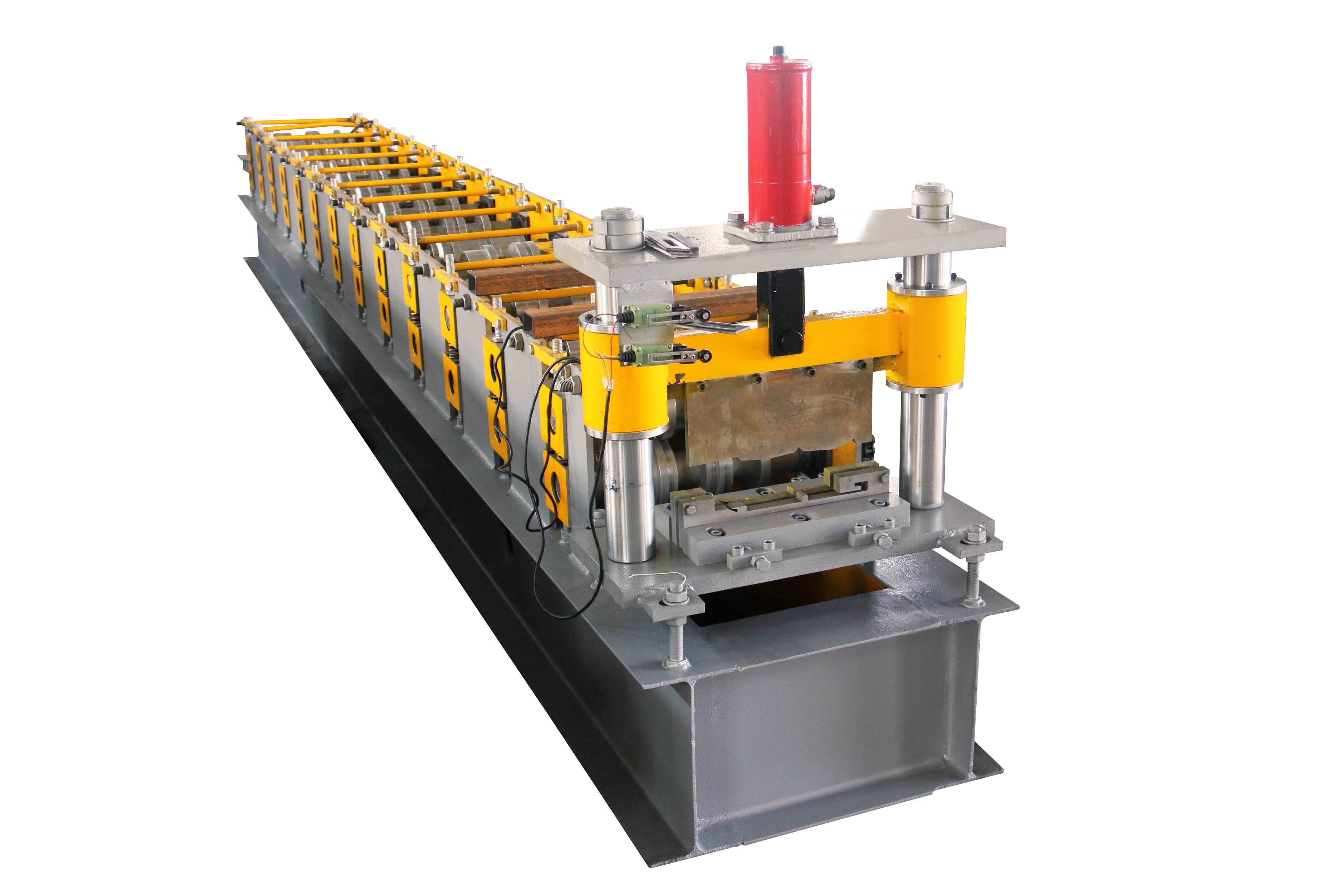

Основной узел в линии. Предназначен для придания трапециевидной геометрии плоской стальной ленте.
В состав рабочий клети входят верхний и нижний вал с набором роликов, которые и формируют профилированный лист из гладкого. Качество получаемой продукции напрямую зависит от конструкции клетей, их количества и точности исполнения рабочего инструмента. Диаметр вала 70мм Материал вала Сталь 45 с закалкой Материал роликов Сталь 45# Корпус клети Стальной Тип привода Зубчаной передач Количество клетей 13шт | Профилегибочный стан |

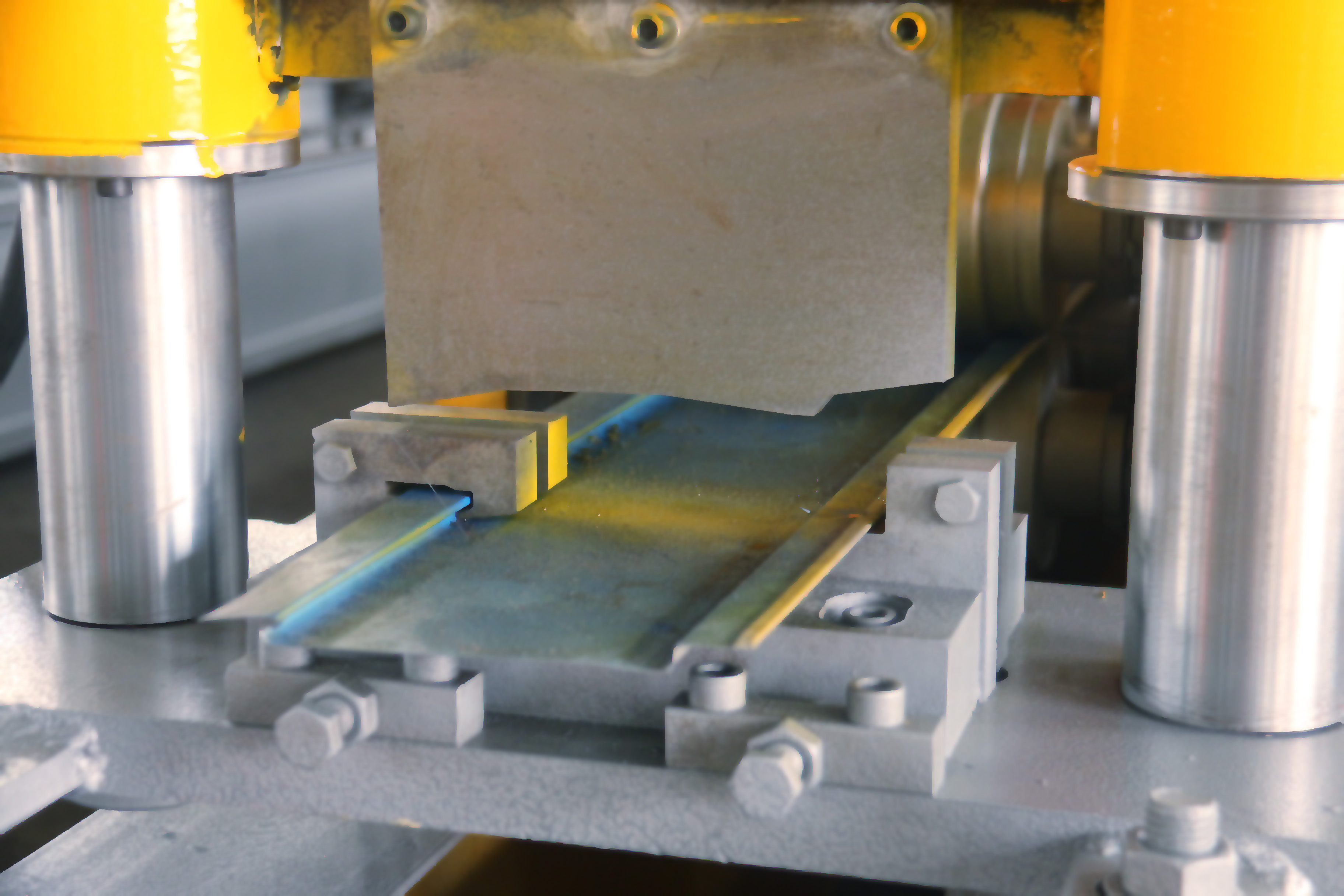

Рубят листы полученного сайдинга в заданный размер.В месте руба геометрия профиля остаётся неизменной. Материал ножей Сталь Сr12 Привод Гидравлический | Гильотинные ножницы |
В автоматическом режиме принимает отрубленные листы на выходе из стана и складирует в пачку. Заменяет двух рабочих, которые делали бы это вручную. Длина 3000-5000мм | Приёмное устройство |

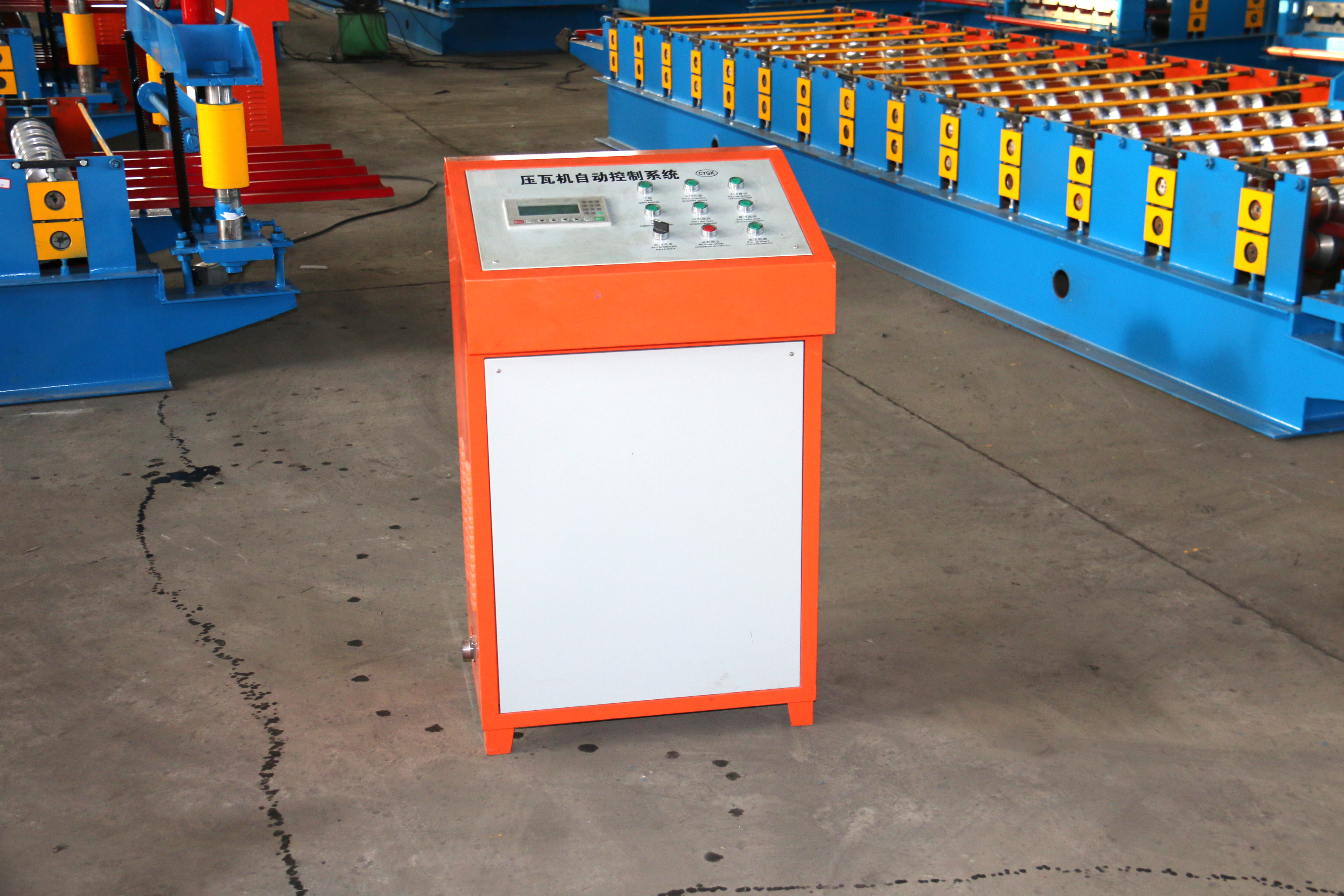

Управляет согласованной работой всех узлов линии. Для ввода задания используется большая сенсорная панель с русскоязычным интерефейсом. | Система автоматического управления |
