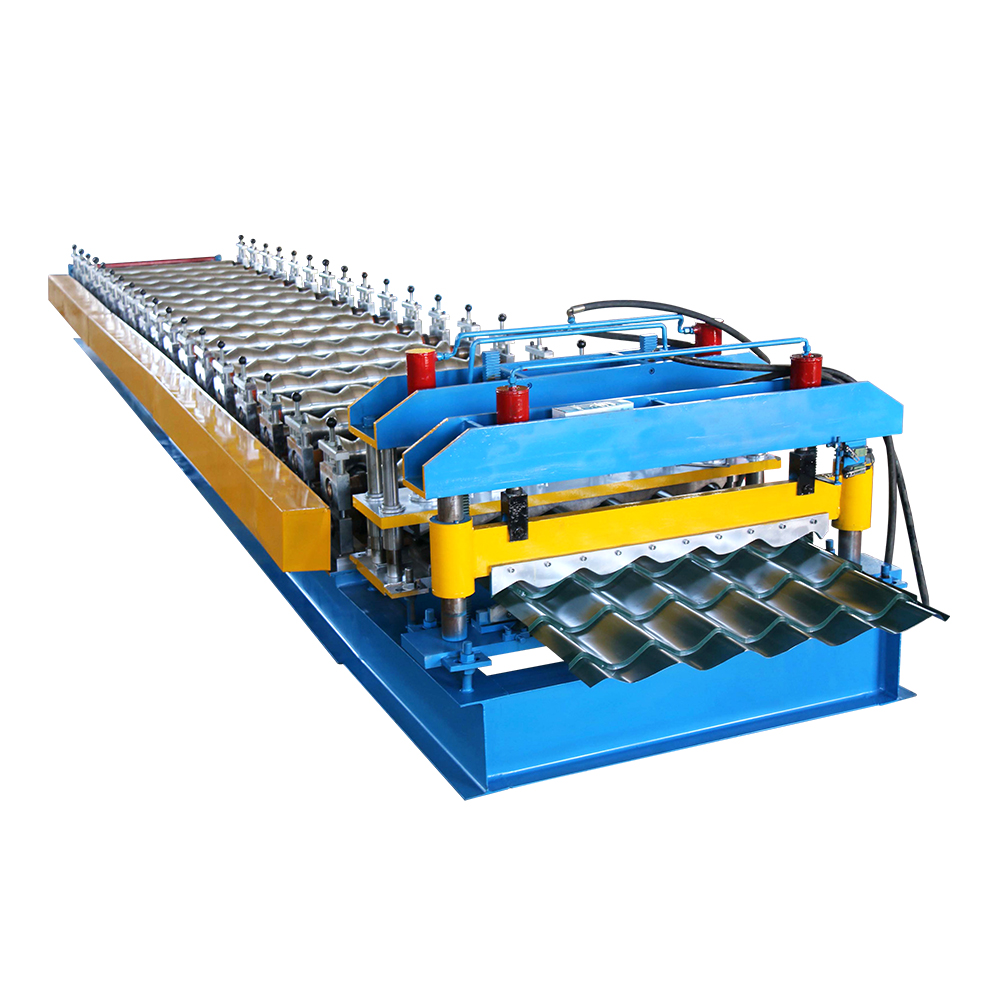

Оборудование для производства металлочерепицы 1100
Каждая линия выпускает металлочерепицу одной марки и геометрии. | |

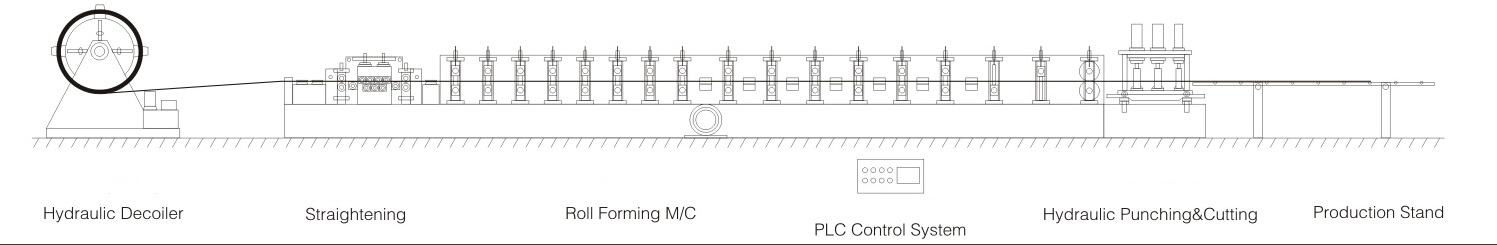

Схема производственной линии
Узлы производственной линии

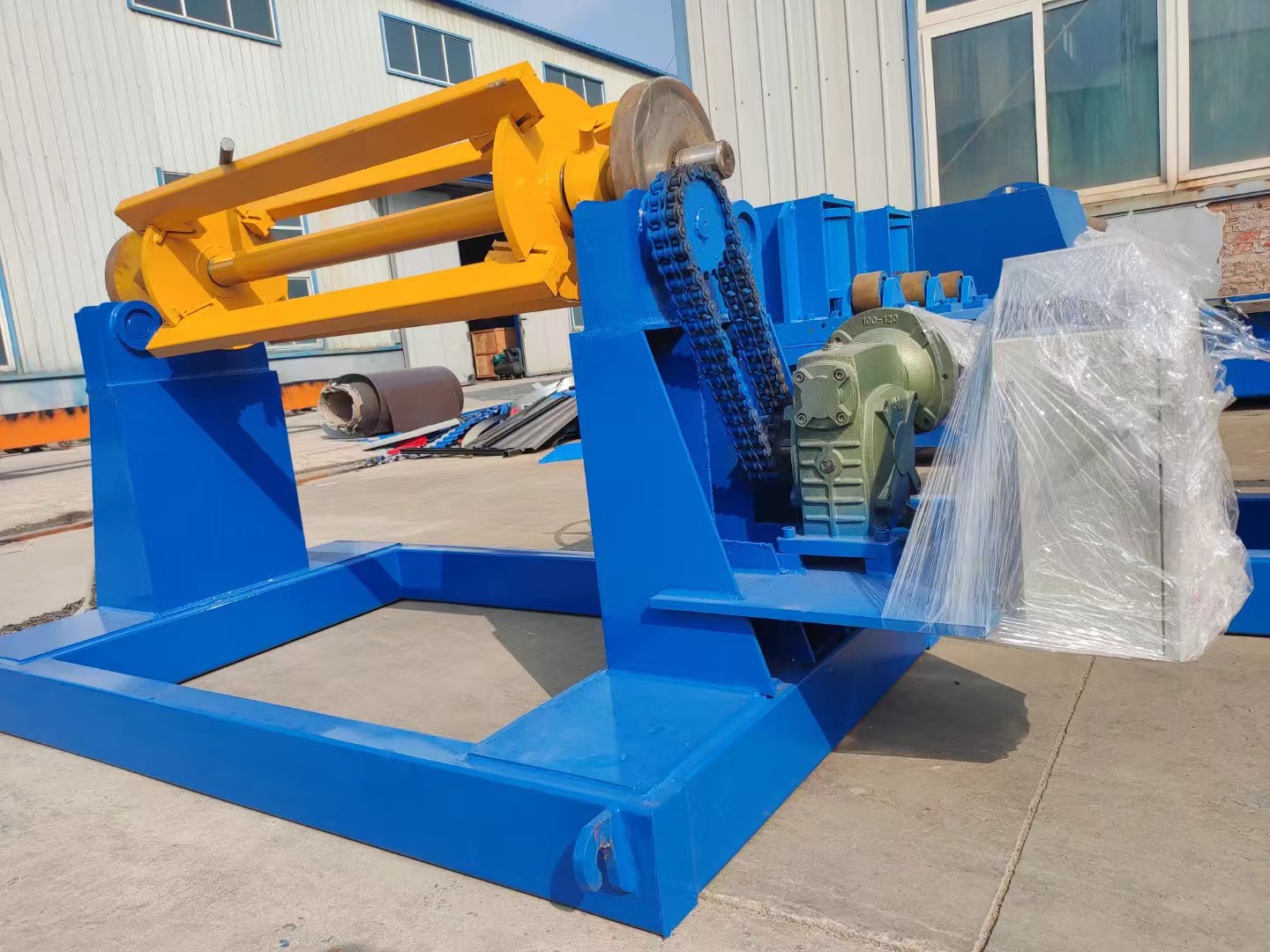

Предназначен для подачи стальной ленты из рулона в профилегибочный стан. Внутренний диаметр 480-620мм Грузоподъемность 1500-10 000кг | Разматыватель |

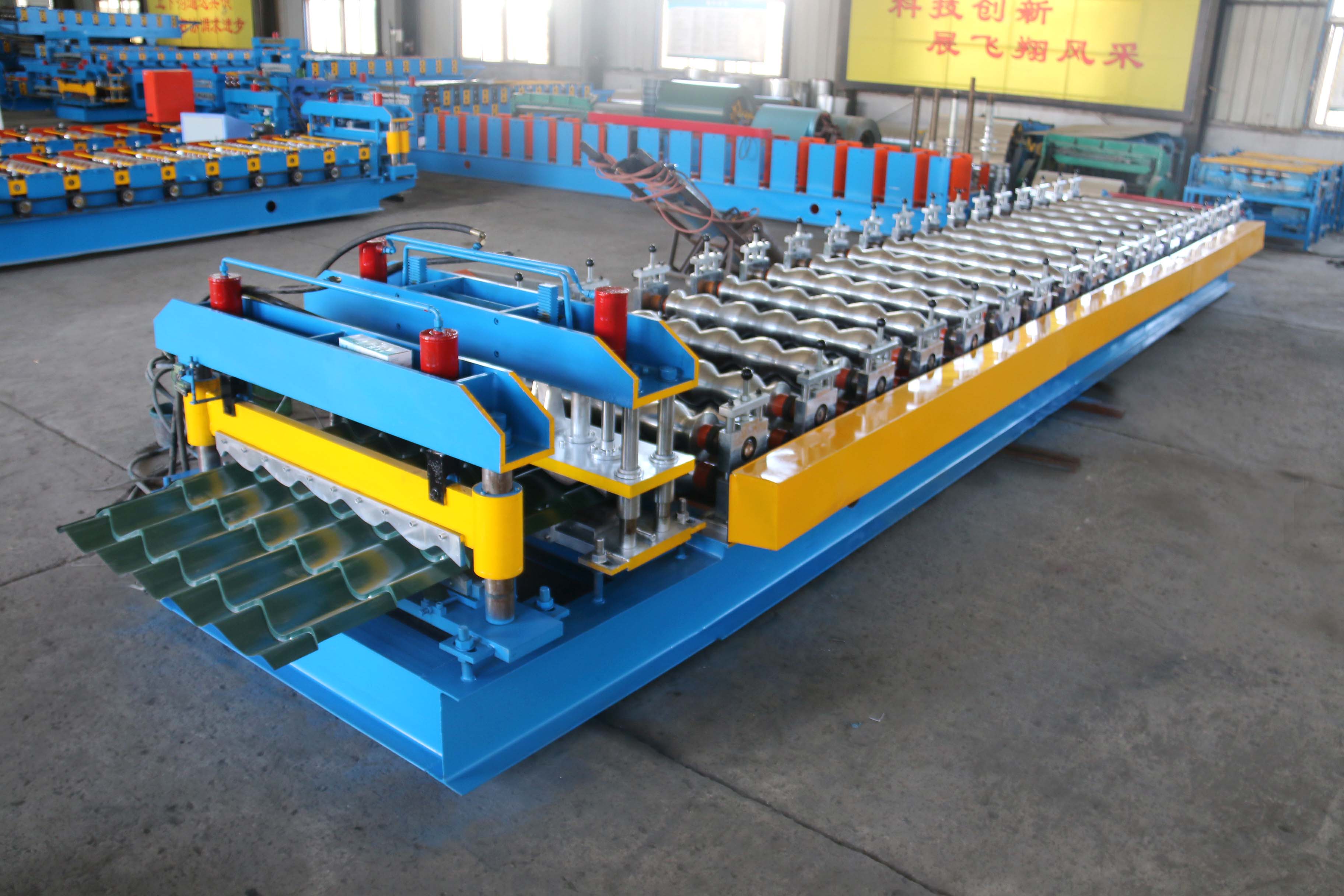

Основной узел в линии. Предназначен для придания различных форм, таких как дуги, частичные дуги и бамбуковые стыки. Профилирование металла происходит путём постепенной подгибки и фиксирования радиусов в вершинах трапеции. Металл из рулона поочередно проходит через клети профилегибочного стана, и постепенно принимает необходимую форму. В состав рабочий клети входят верхний и нижний вал с набором роликов, которые и формируют профилированный лист из гладкого. Качество получаемой продукции напрямую зависит от конструкции клетей, их количества и точности исполнения рабочего инструмента. Диаметр вала 80мм Материал вала Сталь 45 с закалкой Материал роликов Сталь 45 хромированная Корпус клети Стальной Тип привода Цепной передач Количество клетей 16шт | Профилегибочный стан |

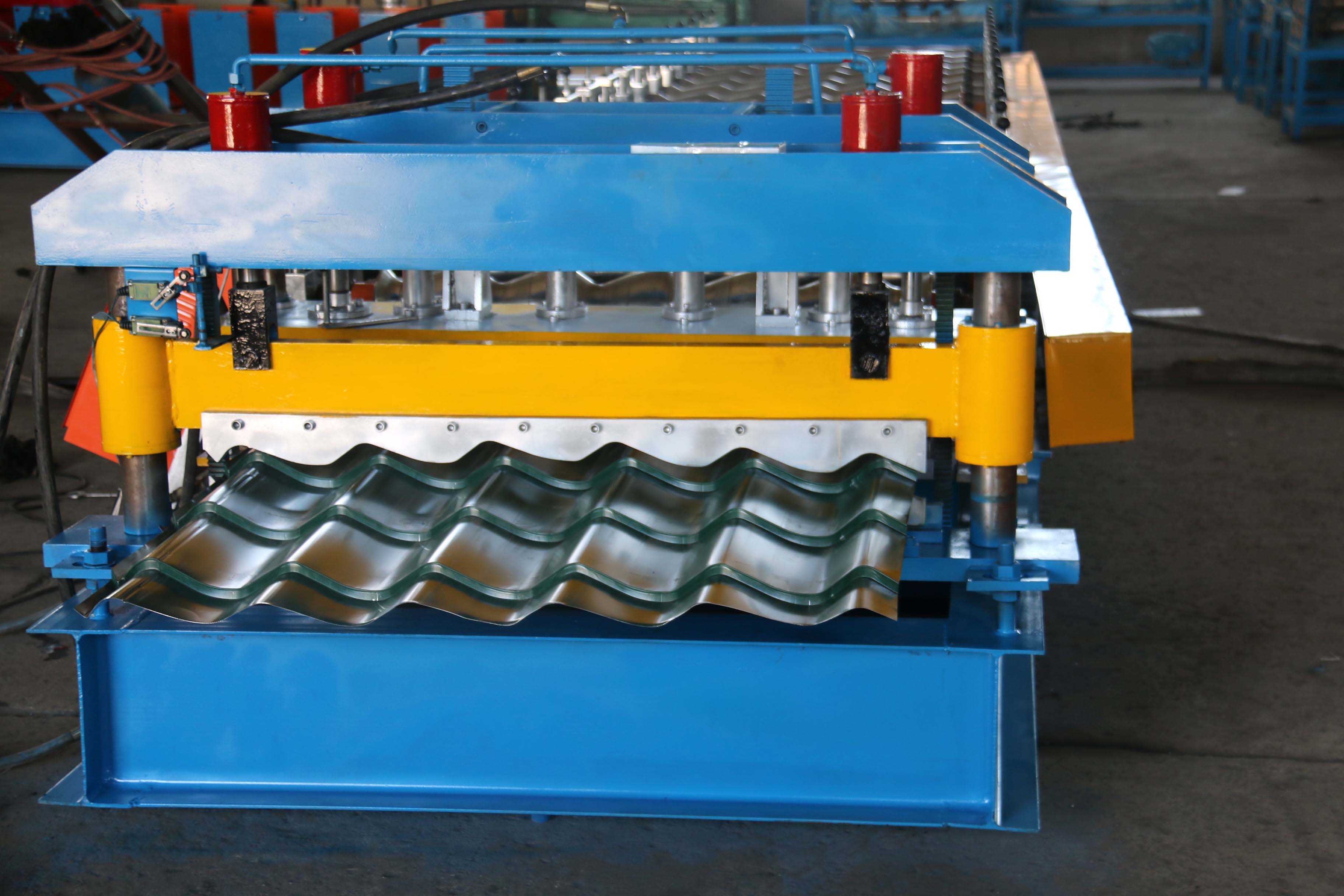

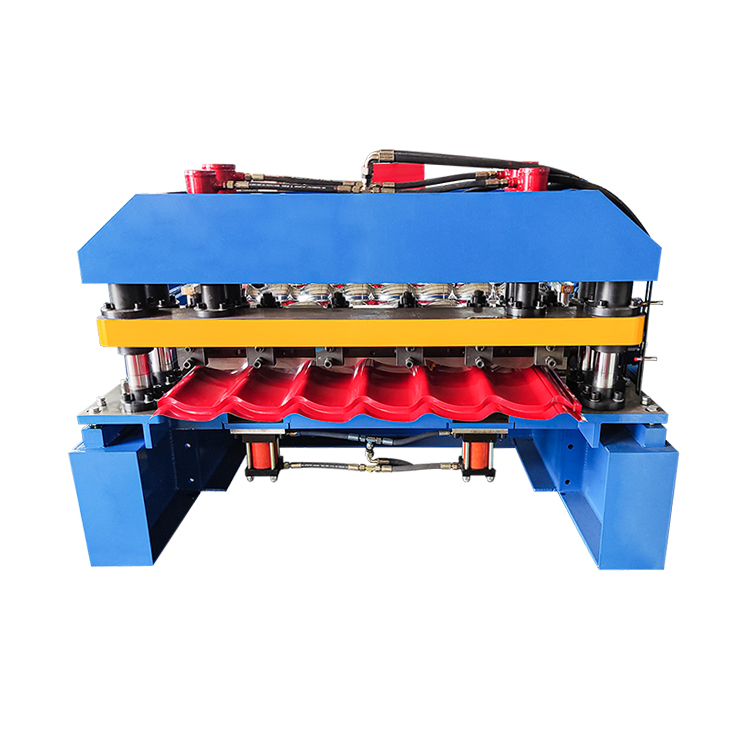

Рубят листы полученного профнастила в заданный размер.В месте руба геометрия профиля остаётся неизменной. Материал ножей Сталь Сr12 Привод Гидравлический | Гильотинные ножницы |
В автоматическом режиме принимает отрубленные листы на выходе из стана и складирует в пачку. Заменяет двух рабочих, которые делали бы это вручную. Длина 3000-12000мм | Приёмное устройство |

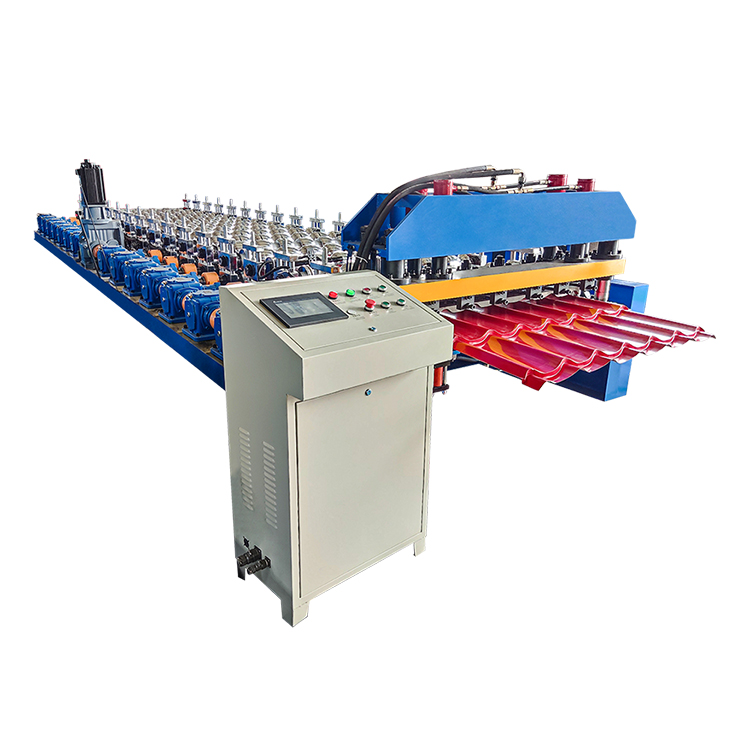

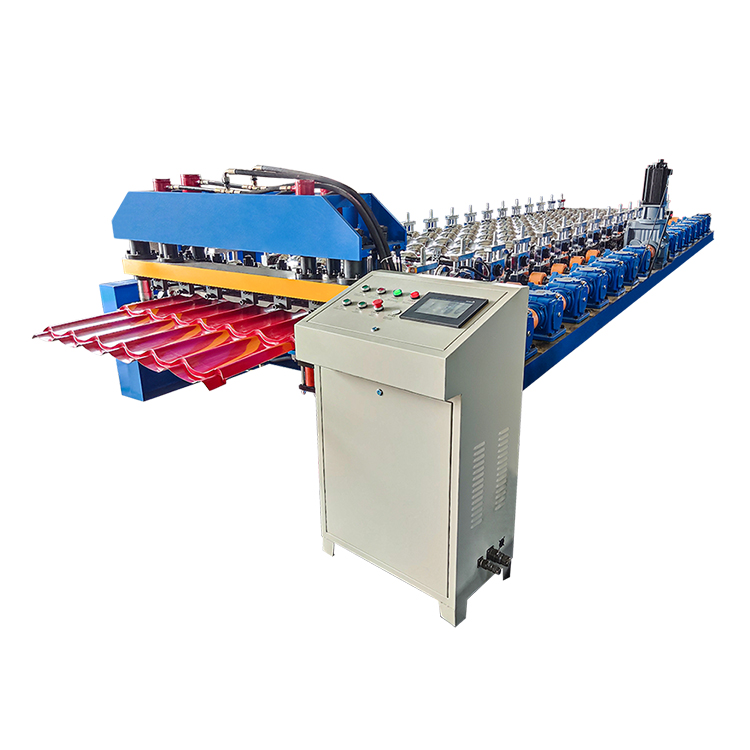

Управляет согласованной работой всех узлов линии. Для ввода задания используется большая сенсорная панель с русскоязычным интерефейсом. | Система автоматического управления |
