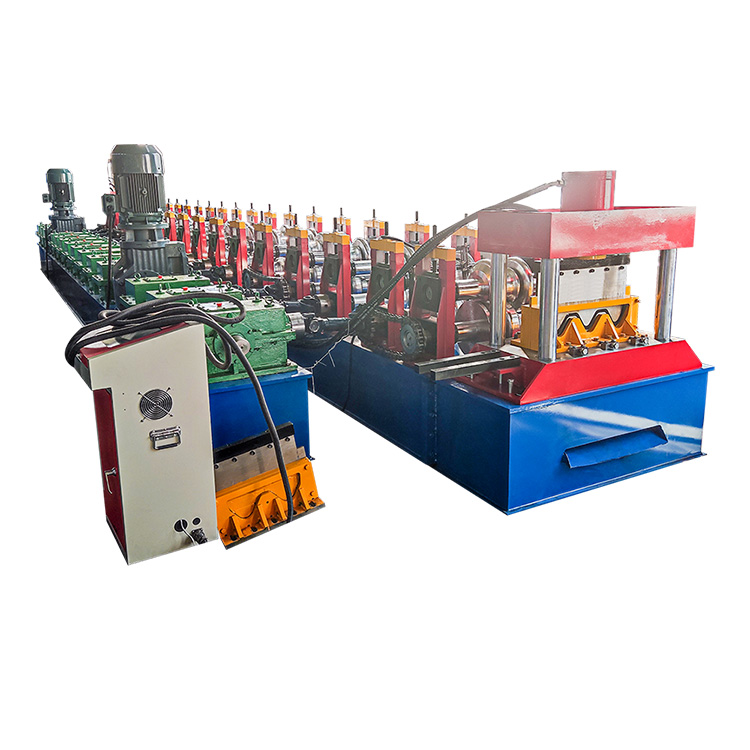

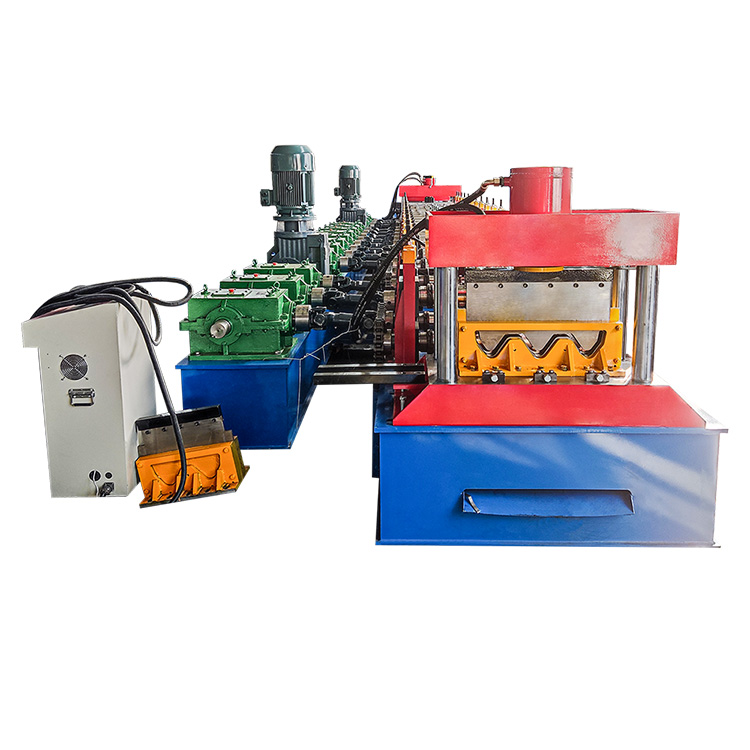

Оборудование для производства дорожных ограждении
|  |

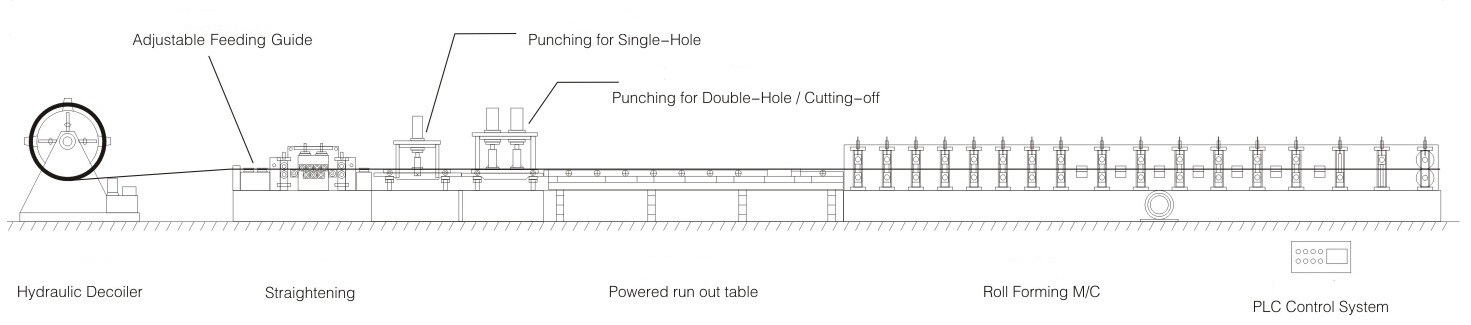

Схема производственной линии
Узлы производственной линии

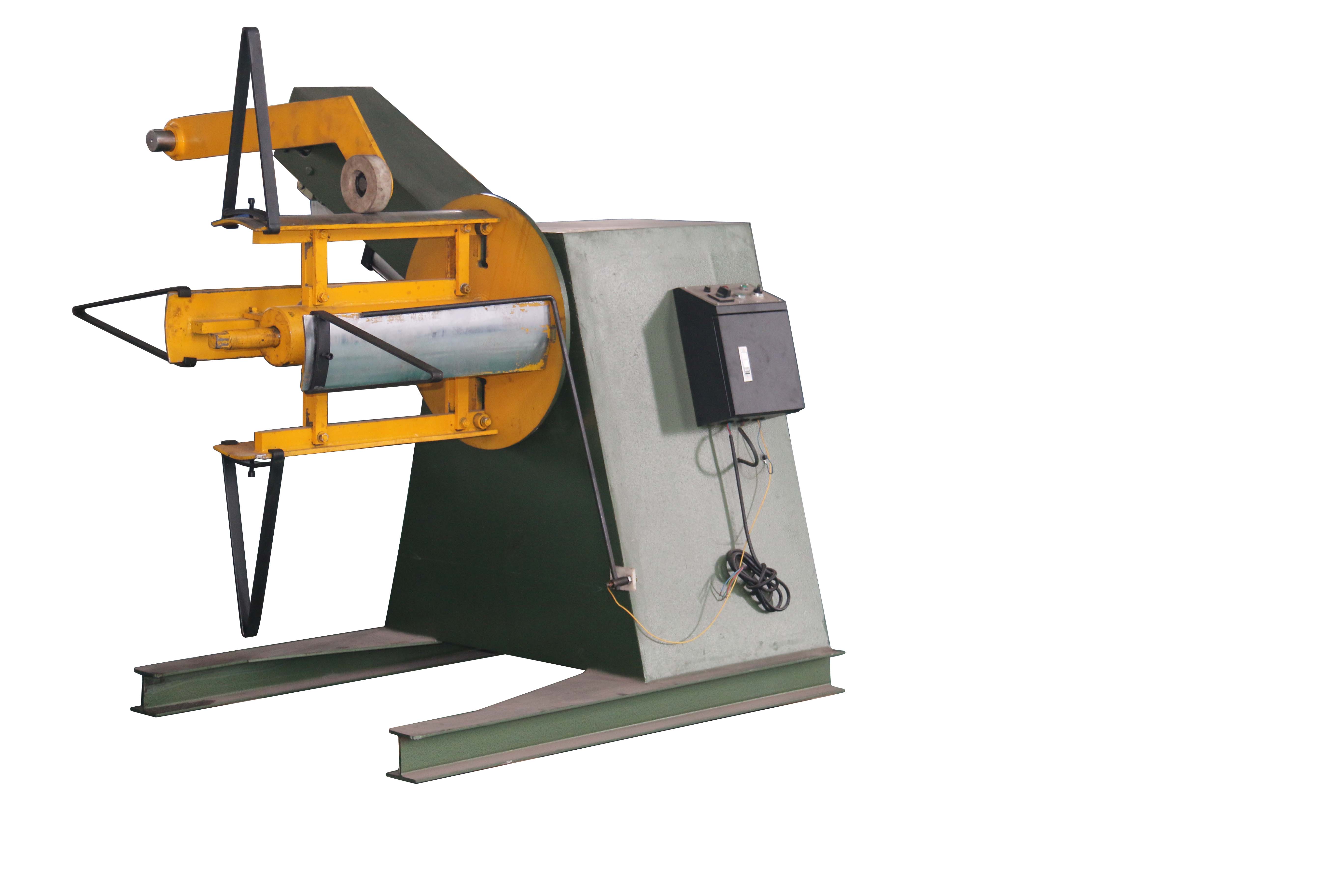

Предназначен для подачи стальной ленты из рулона в профилегибочный стан. Внутренний диаметр 580-850мм Максимальный наружный диаметр 1800мм Грузоподъемность 1500-10 000кг | Разматыватель |

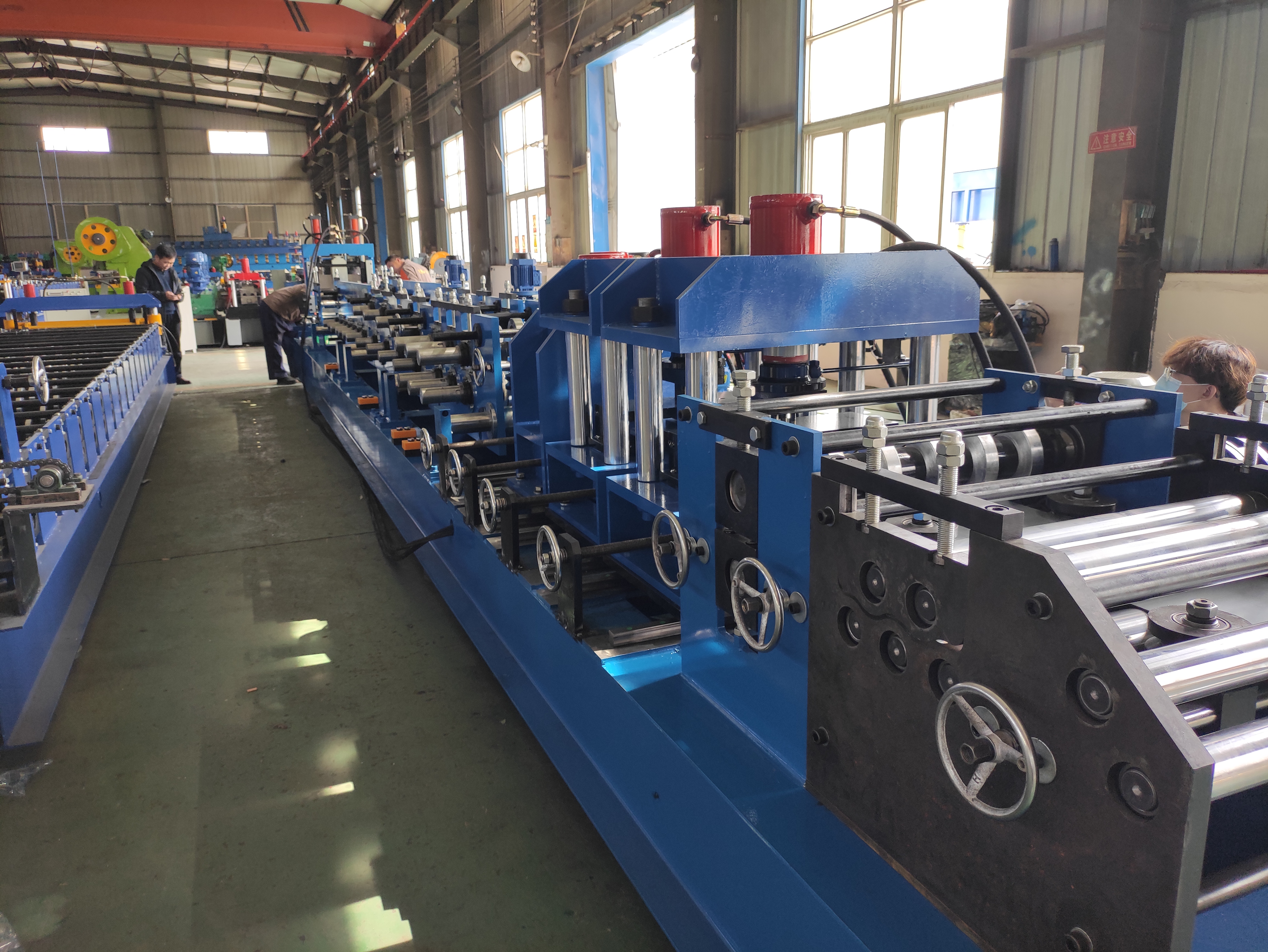

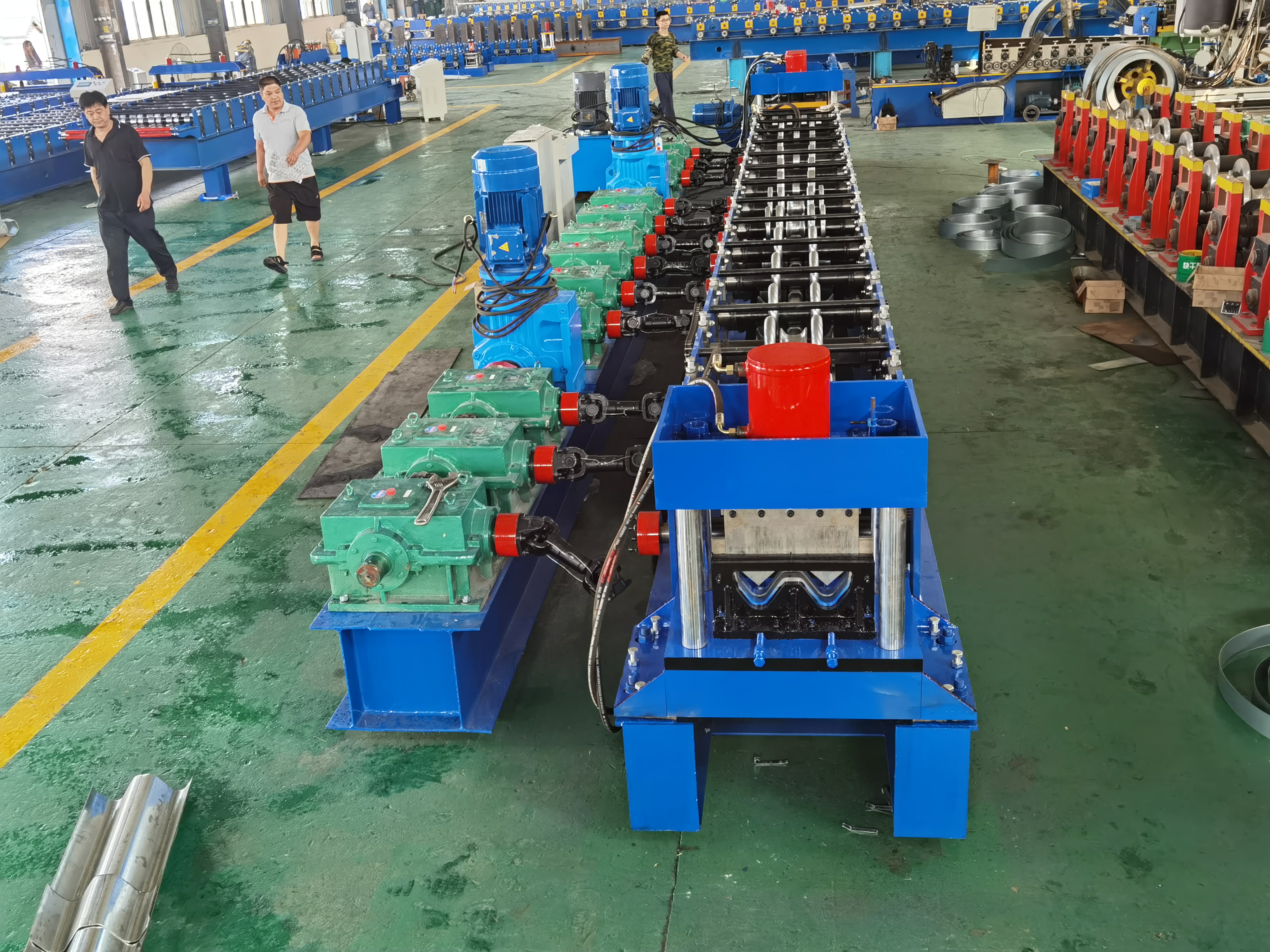

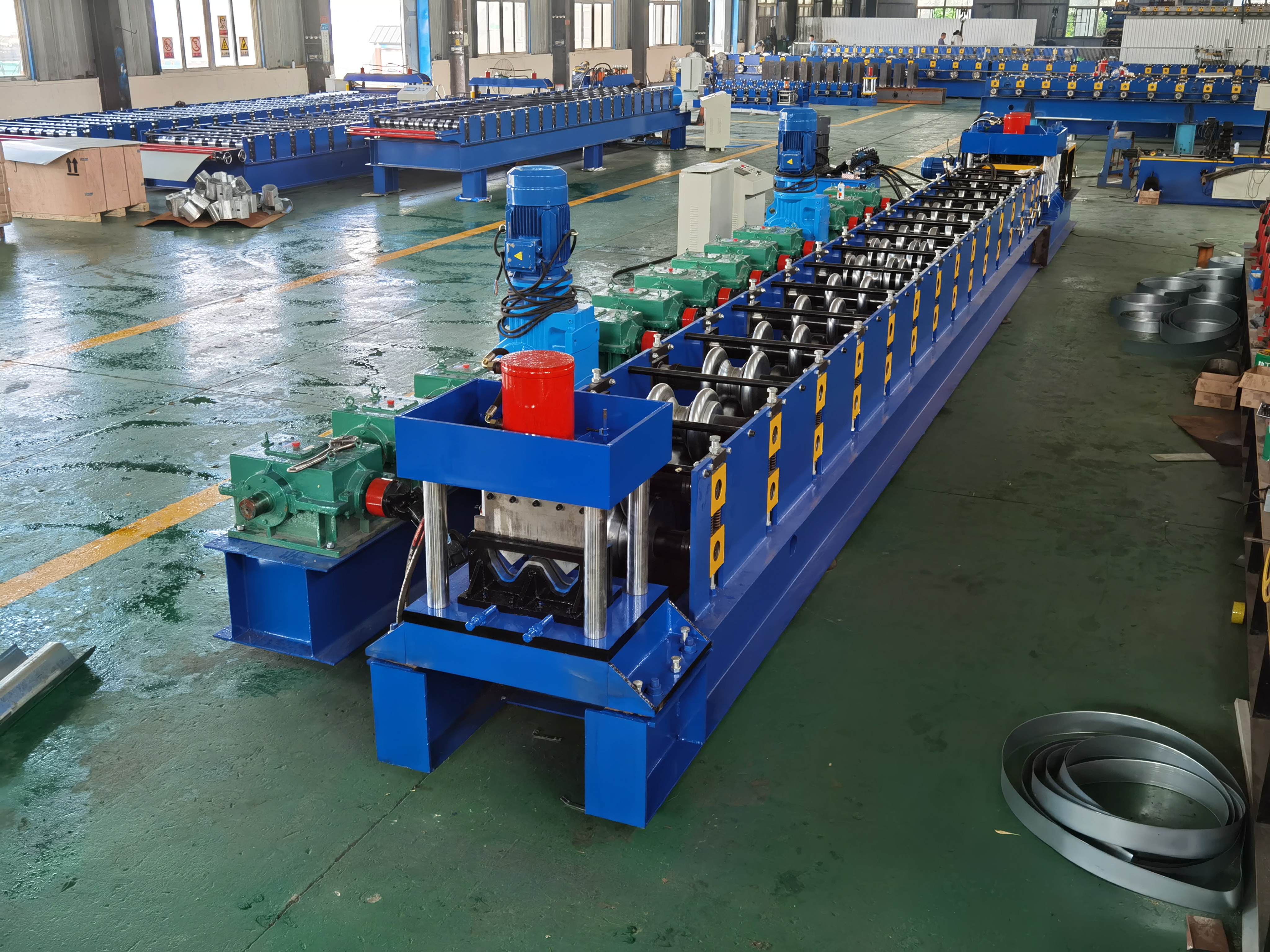

Основной узел в линии. Предназначен для придания трапециевидной геометрии плоской стальной ленте. Профилирование металла происходит путём постепенной подгибки и фиксирования радиусов в вершинах трапеции. Металл из рулона поочередно проходит через клети профилегибочного стана, и постепенно принимает необходимую форму. В состав рабочий клети входят верхний и нижний вал с набором роликов, которые и формируют профилированный лист из гладкого. Качество получаемой продукции напрямую зависит от конструкции клетей, их количества и точности исполнения рабочего инструмента. Диаметр вала 100мм Материал вала Сталь 45 с закалкой Материал роликов Сталь Сr15 Корпус клети Стальной Тип привода Цепной передач Количество клетей 18шт | Профилегибочный стан
|
Штамп настраивается в соответствии с типом и размером отверстия. | Установка пробивания
|
Рубят листы полученного профнастила в заданный размер.В месте руба геометрия профиля остаётся неизменной. Материал ножей Сталь Сr12 Привод Гидравлический | Гильотинные ножницы
|

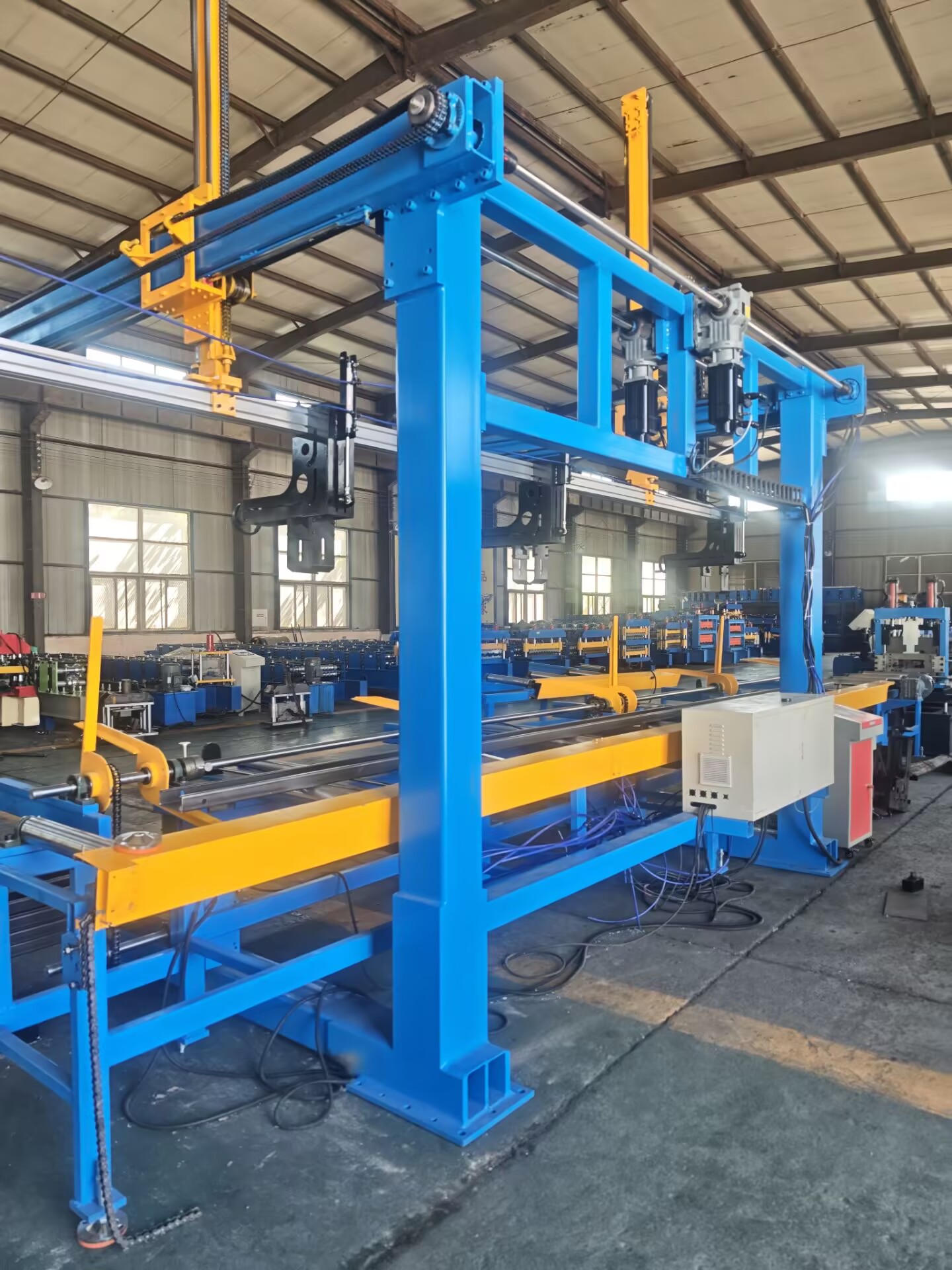

Принимает отрубленные листы на выходе из стана. Заменяет двух рабочих, которые делали бы это вручную. Длина 3000-12000мм | Приёмное устройство
|
Управляет согласованной работой всех узлов линии. Для ввода задания используется большая сенсорная панель с русскоязычным интерефейсом. | Система автоматического управления
|
