Оборудование для производства водосточных систем

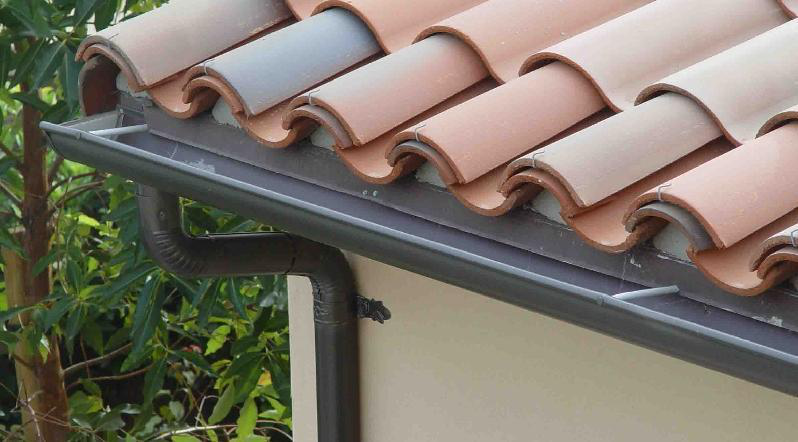

Изображение применения трубопровода

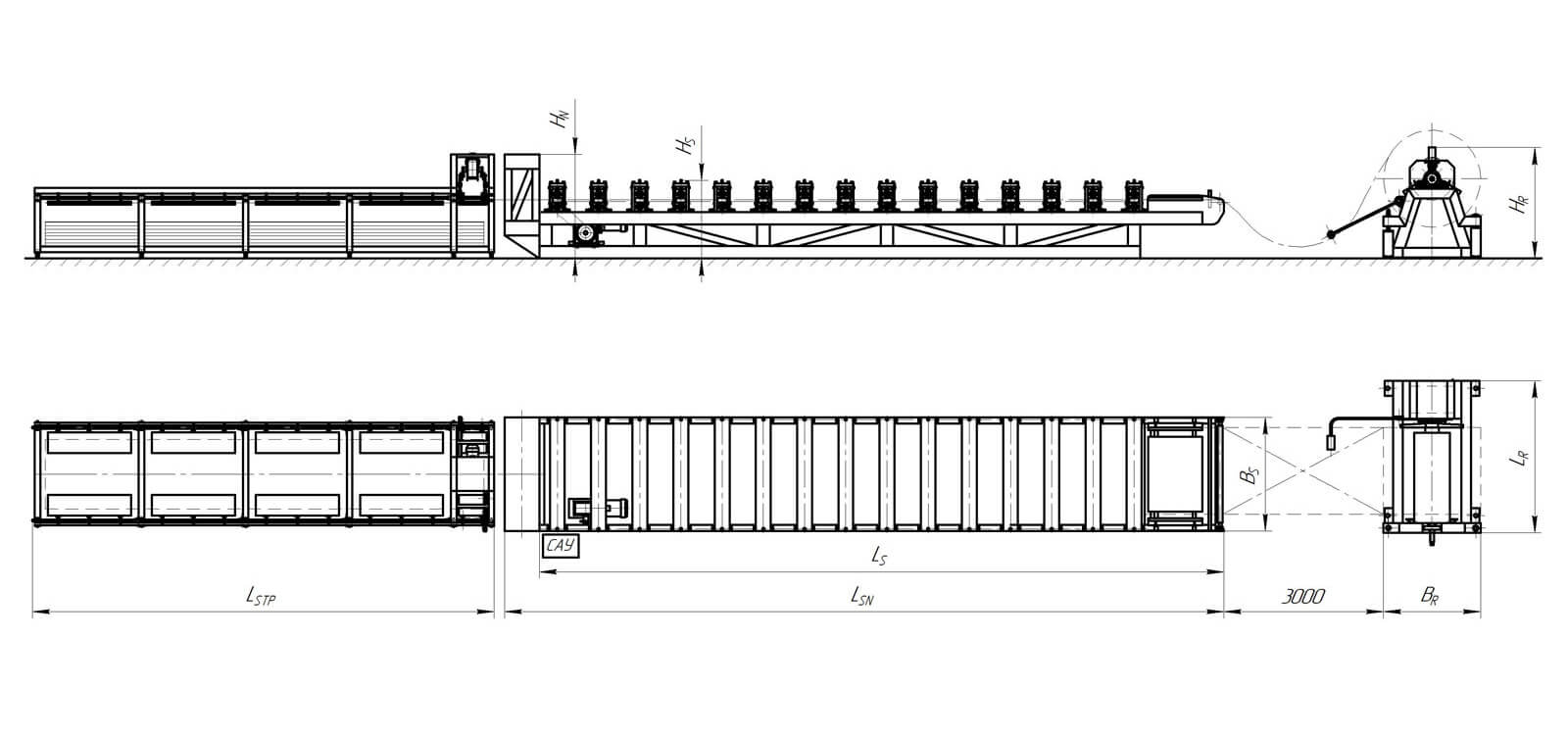

Схема производственной линии

Узлы производственной линии

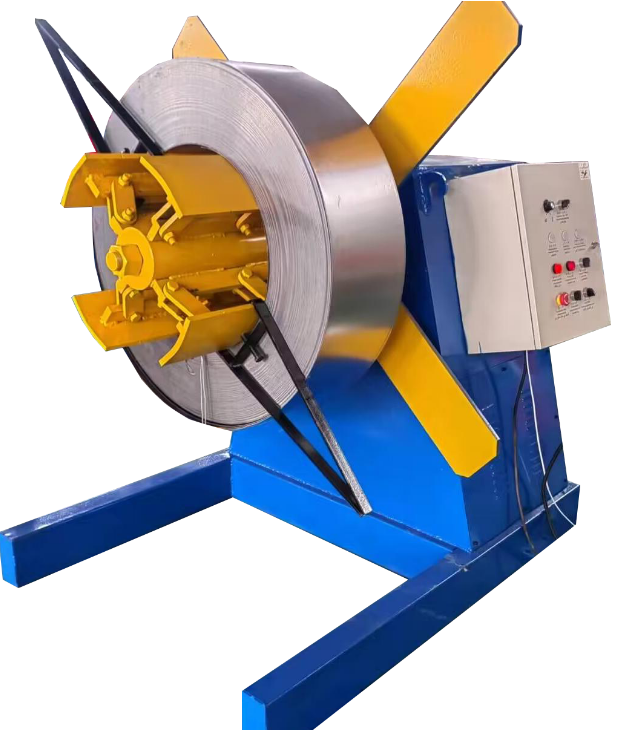

Предназначен для подачи стальной ленты из рулона в профилегибочный стан.

Внутренний диаметр 580-850мм

Максимальный наружный диаметр

1800мм

Грузоподъемность 1500-10 000кг

Разматыватель

Основной узел в линии. Предназначен для придания трапециевидной геометрии плоской стальной ленте.

Профилирование металла происходит путём постепенной подгибки и фиксирования радиусов в вершинах трапеции. Металл из рулона поочередно проходит через клети профилегибочного стана, и постепенно принимает необходимую форму.

В состав рабочий клети входят верхний и нижний вал с набором роликов, которые и формируют профилированный лист из гладкого. Качество получаемой продукции напрямую зависит от конструкции клетей, их количества и точности исполнения рабочего инструмента.

Диаметр вала 70мм

Материал вала Сталь 45 с закалкой

Материал роликов Сталь 45 хромированная

Корпус клети Стальной

Тип привода Цепной передач

Количество клетей 21шт

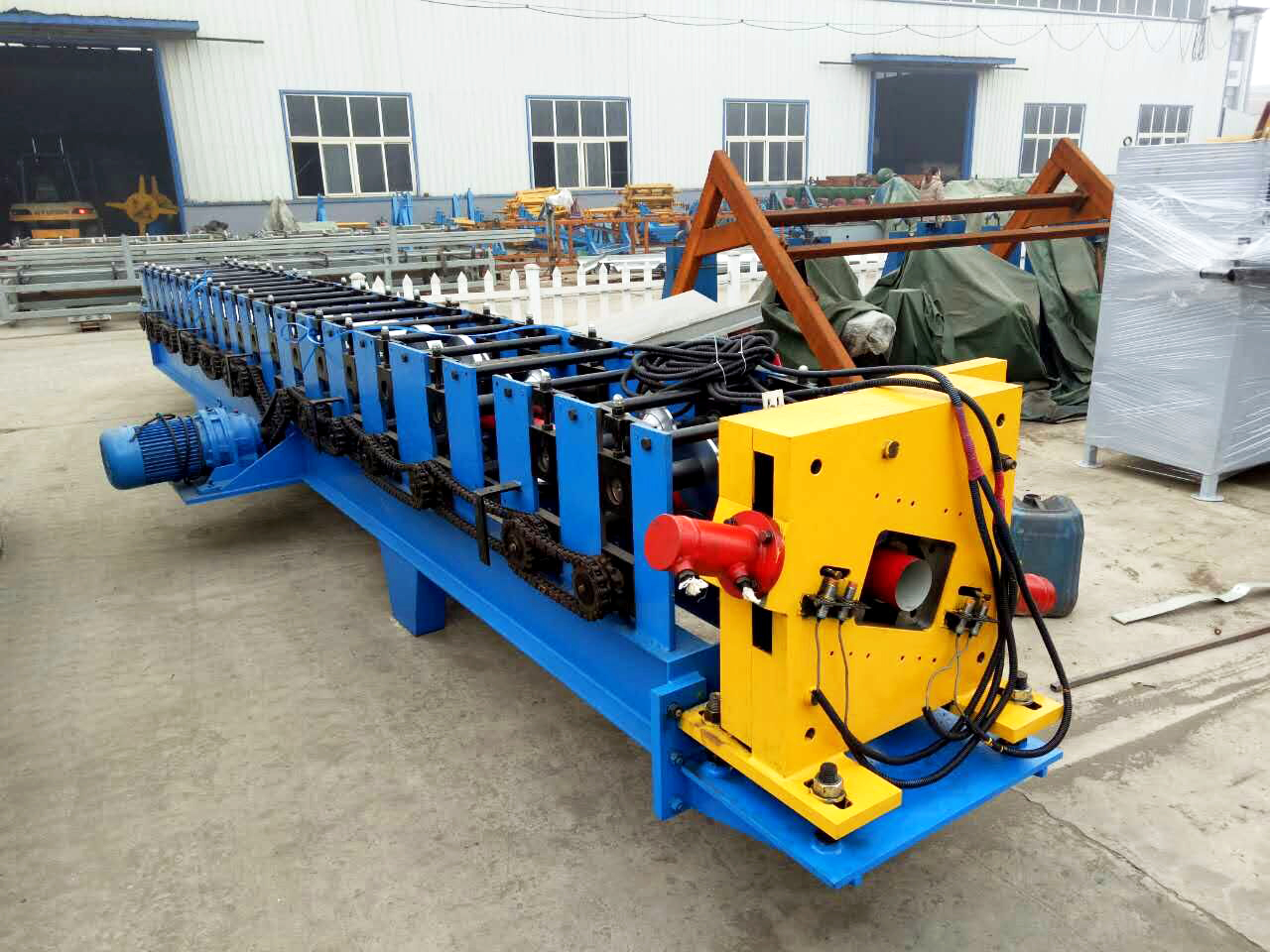

Профилегибочный стан
